focal points) обеспечивают поддержку

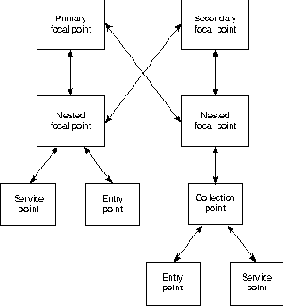

Рисунок 33-2.

Фокусы ( focal points) обеспечивают поддержку операций централизованного сетевого управления. Это те об'екты управления, которые уже были названы ранее в описанной общей модели. Фокусы отвечают на предупреждения конечных станций, поддерживают базы данных управления и обеспечивают интерфейс пользователя с оператором управления сети.
Существуют два вида фокусов: первичный (primary) и вторичный (secondary). Первичные фокусы соответствуют описанным выше. Вторичные фокусы обеспечивают резерв для первичных фокусов и используются при отказе первичных фокусов.
Вложенные фокусы (nested focal points) обеспечивают поддержку распределенного управления для частей крупных сетей. Они продвигают критичную информацию в другие глобальные фокусы.
Точки сбора (collection points) передают инфрмацию из автономных подсетей SNA в фокусы. Точки сбора обычно используются для продвижения данных из сети IBM с равноправными узлами в иерархию ONA.
Точки ввода (entry points) являются устройствами SNA, которые могут реализовать ONA для себя и для других устройств. Большинство стандартных устройств SNA могут быть точками ввода.
Точки обслуживания (service points) являются системами, которые обеспечивают доступ в ONA для устройств, не являющихся устройствами SNA. Toчки обслуживания способны отправлять в фокусы информацию сетевого управления о системах, не являющихся системами SNA, а также принимать команды из фокусов, транслируя их в формат, приемлемый для устройств, не являющихся устройствами SNA, и продвигать их в эти устройства для выполнения. Точки обслуживания фактически являются сетевыми интерфейсами с ONA.
System View
IBM об'явила о System View в 1990 г. System View является программой для разработки прикладных задач управления, способных управлять информационными системами от нескольких поставщиков. В частности, System View описывает, как будут выглядеть и работать прикладные программы, управляющие гетерогенными сетями, а также как они будут кооперировать с другими системами управления. System View является официальной стратегией управления системами SAA (Systems Application Architecture - Архитектура системных прикладных программ).
NetView


NetView является самой всеоб'емлющей платформой управления сети предметной области. Она содержит следующие основные части:
Command control facility (средства управления командами). Обеспечивает ваозможность управления сети с помощью базового оператора и команд файлового доступа к прикладным программам, контроллерам, операционным системам и интерфейсу NetView/PC (интерфейс между NetView и устройствами, не являющимися устройствами SNA) VTAM (Virtual Telecommcnications Access Method - Метод Обеспечения Доступа к Виртуальной Сети Связи). Hardware monitor (монитор аппаратного обеспечения). Контролирует сеть и автоматически выдает предупреждения оператору сети, если имеет место неисправность в аппаратуре. Session monitor (монитор сеанса). Действует как монитор производительности VTAM. Монитор сеанса обеспечивает определение проблем в программном обеспечении и управление конфигурацией. Help function (функция оказания помощи). Обеспечивает помощь пользователям услуг управления NetView. Эта функция включает в себя средства просмотра файлов, пульт функции помощи и библиотеку наиболее часто встечающихся ситуаций при работе сети. Status monitor (монитор состояния). Обобщает и представляет информацию о состоянии сети. Performance monitor (монитор производительности). Koнтролирует производительность контроллеров связи (communications controllers), которые также называются процессорами предварительной обработки данных (front-end processors - FEPs), Программу управления сетью (Network Control Program - NCP) и прикрепленными ресурсами. Distribution manager (управляющий распределением). Планирует, составляет график и отслеживает распределение информации, программного обеспечения и микрокода 3174 в среде SNA. Управляющий сети LAN
Изделие IBM "Управляющий сети LAN" (LAN Network Manager - LNM) представляет собой прикладную программу управления сети, базирующуюся на OS/2 Extended Edition (расширенный вариант), которая позволяет управлять локальными сетями Token Ring из центрального пункта поддержки. Для NetView деятельность LNМ может быть видимой (например, аварийные сигналы). LNM сообщается с программным обеспечением LAN, называемым LAN Station Manager (LSM) (Управляющий станций LAN), которое реализует агентов управления в отдельных конечных станциях LAN. Сообщение между LNM и LSM осуществляется путем использования Протокола CMIS/CMIP (OSI Common Management Information Services/Common Management Information Protocol - Информационные услуги общего управления OSI/ Протокол информации общего управления), который управляет работой протокола LLC (Logical Link Control - Протокол управления логическим каналом без установления соединения).
SNMP
IBM недавно включила поддержку протокола SNMP (смотри Главу 32 "SNMP").
