главная вычислительная машина

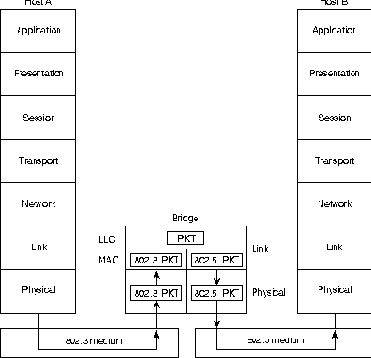

Рисунок 3-3.
На Рисунок 3- 3 главная вычислительная машина IEEE 802.3 (Главная вычислительная машина А) формулирует пакет, содержащий прикладную информацию, и герметизирует этот пакет в совместимый с IEEE 802.3 фрейм для передачи через среду IEEE 802.3 в мост. Внутри моста фрейм освобождается от заголовка IEEE 802.3 в подуровне МАС канального уровня и затем передается выше в подуровень LLC для дальнейшей обработки. После обработки пакет снова передается вниз в реализацию IEEE 802.5, которая герметизирует пакет в заголовок IEEE 802.5 для передачи через сеть IEEE 802.5 в главную вычислительную машину IEEE 802.5 (Главная вычислительная машина В).
Трансляция, осуществляемая мостом между различными типами сетей, никогда не бывает безупречной, т.к. всегда имеется вероятность, что одна сеть поддержит определенный фрейм, который не поддерживается другой сетью. Эту ситуацию можно считать примерно аналогичной проблеме, с которой сталкивается эскимос, пытающийся перевести на английский некоторые слова из тех 50 слов, которые обозначают "снег". Более подробно многие из вопросов трансляции через мосты обсуждаются в Главе 31 "Об'единение различных сред с помощью мостов".
