Протокол интерфейса SMDS (SIP)

Доступ к сети SMDS осуществляется через SIP. SIP базируется на протоколе DQDB, определяемом стандартом IEEE 802.6 MAN. Протокол DQDB определяет схему управления доступом к носителю, которая позволяет об'единять между собой множество систем через две однонаправленные логические шины.

В соответствии с IEEE 802.6, стандарт DQDB может быть использован для построения частных, базирующихся на волоконно-оптических носителях сетей MAN, поддерживающих различные прикладные задачи, в том числе передачу данных, голоса и видеосигналов. Этот протокол был выбран в качестве базиса для SIP по той причине, что это был открытый стандарт, который мог обеспечить все характеристики обслуживания SMDS и совместимость со стандартами передачи для коммерческих линий связи, а также с новыми стандартами для Broadband ISDN (BISDN). По мере совершенствования и распространения технологии BISDN, коммерческие линии связи собираются обеспечить не только SMDN, но также и широкополосное видео и речевое обслуживание.

Для сопряжения с сетями SMDS необходима только часть протокола IEEE 802.6, касающаяся передачи данных без установления соединения. Поэтому SIP не определяет поддержку применений, связанных с передачей голоса или видеосигналов.

Если протокол DQDB используется для получения доступа к сети SMDS, то результатом его работы является "доступ DQDB" (access DQDB). Термин "доступ DQDB" отличает работу протокола DQDB в интерфейсе SNI от его работы в других окружениях (таких, как внутри сети SMDS). Один переключатель в сети SMDS воздействует на доступ DQDB как одна станция, в то время как оборудование заказчика воздействует на доступ DQDB как одна или более станций.

Т.к. протокол DQDB предназначался для поддержки информационных и неинформационных систем, а также потому, что это протокол управления коллективным доступом к среде, он является относительно сложным протоколом. Он состоит из двух частей:

Синтаксиса протокола
Алгоритма распределенного доступа с организацией очереди, который назначает управление коллективным доступом к носителю

Конфигурация CPE

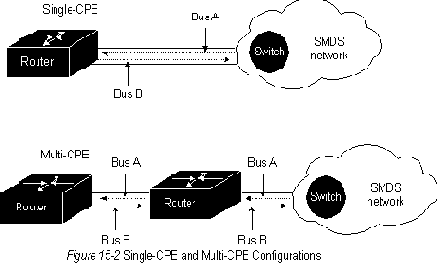

Существуют две возможные конфигурации оборудования СРЕ для получения доступа DQDB к сети SMDS (смотри Рисунок 15-2). При конфигурации с одним СРЕ доступ DQDB просто соединяет переключатель в коммерческой сети и одну станцию, принадлежащую абоненту (СРЕ). Для конфигурации с большим числом СРЕ, доступ DQDB состоит из переключателя в сети и множества об'единенных СРЕ в местоположении абонента. Для второй конфигурации, все СРЕ должны принадлежать одному и тому же абоненту.

Для случая с одним СРЕ, доступ DQDB фактически представляет собой просто подсеть DQDB из двух узлов. Каждый из этих узлов (переключатель и СРЕ) передают данные другому через однонаправленную логическую шину. Конкуренция на получение этой шины отсутствует, т.к. других станций нет. Поэтому нет необходимости использовать алгоритм распределенного доступа с организацией очереди. При отсутствии той сложности, которую создает применение алгоритма распределенного доступа с организацией очереди, SIP для конфигурации с одним СРЕ намного проще, чем SIP для конфигурации с большим числом СРЕ.

Уровни SIP

SIP может быть логически разделен на 3 уровня, как это показано
