Первое поле в заголовке маршрутизации DNA Phase IV-это поле флагов маршрутизации (routing flags), которое состоит из:

return-to-sender бит возврата получателю, если он задан, то указывает, что данный пакет возвращается в источник. return-to-sender request бит запроса о возврате получателю, если он задан, то указывает на то, что запрашиваемые пакеты должны быть возвращены в источник, если они не могут быть доставлены в пункт назначения. intraLAN бит intraLAN, который устанавливается по умолчанию. Если роутер обнаружит, что две сообщающиеся конечные системы не принадлежат одной и той же подсети, он исключает этот бит. другие биты, которые обозначают формат заголовка, указывают, применялась ли набивка, и выполняют другие функции.

За полем флагов маршрутизации идут поля узла пункта назначения (destination node) и узла источника (source node), которые обозначают сетевые адреса узлов пункта назначения и узла источника.

Последнее поле в заголовке маршрутизации DNA Phase IV-поле траверсированных узлов ( nodes traversed), которое показывает число узлов, которые пересек пакет на пути к пункту назначения. Это поле обеспечивает реализацию подсчета максимального числа пересылок для того, чтобы можно было удалить из сети вышедшие из употребления пакеты.

DECnet различает два типа узлов: конечные узлы и узлы маршрутизации. Как конечные узлы, так и узлы маршрутизации могут отправлять и принимать информацию, но обеспечивать услуги маршрутизации для других узлов DECnet могут только узлы маршрутизации.

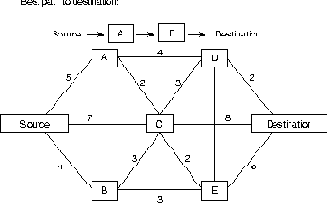

Маршрутные решения DECnet базируются на затратах (cost)-арбитражном показателе, назначаемом администратором сети для использования при сравнении различных путей через среду об'единенной сети. Затраты обычно базируются на числе пересылок, ширине полосы носителя и других показателях. Чем меньше затраты, тем лучше данный тракт. Если в сети имеют место неисправности, то протокол маршрутизации DECnet Phase IV использует значения затрат для повторного вычисления наилучшего мааршрута к каждому пункту назначения. Рисунок 17-3 иллюстрирует расчет затрат в среде маршрутизации DECnet Phase IV.

Адресация

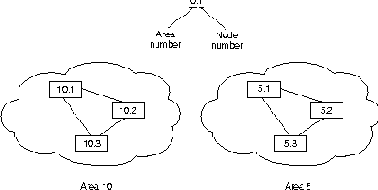

Адреса DECnet не связаны с физическими сетями, к которым подключены узлы. Вместо этого DECnet размещает главные вычислительные машины, используя пары адресов область/узел (area/node address). В диапазон значений адресов области входят значения от 1 до 63 (включительно). Адрес узла может иметь значение от 1 до 1023 (включительно). Следовательно, каждая область может иметь 1023 узла, а в сети DECnet адресация может быть произведена примерно к 65,000 узлам. Области могут перекрывать несколько роутеров, и отдельный кабель может обеспечивать несколько областей. Следовательно, если какой-нибудь узел имеет несколько сетевых интерфейсов, то он использует один и тот же адрес область/узел для каждого интерфейса. На Рисунок 17-4 "Адреса DECnet" изображен пример сети DECnet с несколькими адресуемыми об'ектами.

Главные вычислительные машины DECnet не используют адреса уровня МАС (Media Access Control - Управлениe доступом к носителю), назначаемые производителем. Вместо этого адреса сетевого уровня встраиваются в адреса уровня МАС в соответствии с алгоритмом, который перемножает номер области на 1024 и прибавляет к результату номер узла. Результирующий 16-битовый десятичный адрес преобразуется в шестнадцатеричное число и добавляется к адресу АА00.0400 таким образом, что байты оказываются переставленными, так что наименее значимый байт оказывается первым. Например, адрес 12.75 DECnet становится числом 12363 (основание 10), которое равняется числу 304В (основание 16). После этого адрес с переставленными байтами добавляется к ставндартному префиксу адреса МАС DECnet; результирующим адресом является выражение АА00.0400.4В30.

Уровни маршрутизации

Узлы маршрутизации DECnet называются либо роутерами Уровня 1, либо роутерами Уровня 2. Роутер Уровня 1 сообщается с конечными узлами и с другими роутерами Уровня 1 в отдельной конкретной области. Роутеры Уровня 2 сообщаются с роутерами Уровня 1 той же самой области и роутерами Уровня 2 других областей. Таким образом, роутеры Уровня 1 и Уровня 2 вместе формируют иерархическую схему маршрутизации. Рассмотренные взаимоотношения иллюстрируются
