"Четыре теста петлевого контроля

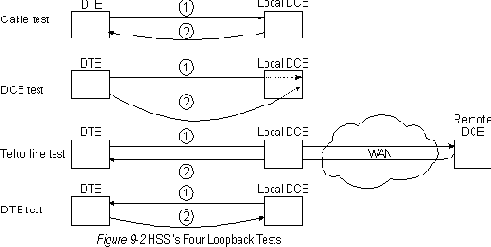

Рисунок 9-2 "четыре теста петлевого контроля HSSI". Первый тест обеспечивает контроль кабеля локальной сети, т.к. сигнал закольцовывается, как только он доходит до порта DTE. Сигнал второго теста доходит до линейного порта локального DСE. Сигнал трeтьего теста доходит до линейного порта отдаленной DCE. И наконец, четвертый тест представляет собой инициируемую DCE проверку устройством DTE порта DCE.

HSSI предполагает, что DCE и DТЕ обладают одинаковым интеллектом. Протокол управления упрощен, т.к. требуется всего два управляющих сигнала (DTE available - "DTE доступен" и DCE available - "DCE доступен"). Оба сигнала должны быть утверждены до того, как информационная цепь станет действующей. Ожидается, что DTE и DCE будут в состоянии управлять теми сетями, которые находятся за их интерфейсами. Уменьшение числа управляющих сигналов улучшает надежность цепи за счет уменьшения числа цепей, которые могут отказать.
