Аналогичны форматам Token Ring.

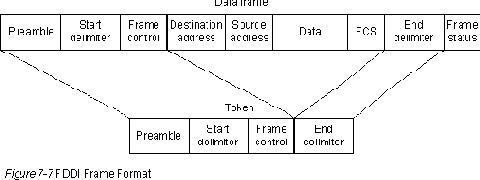

Рисунок 7-7) аналогичны форматам Token Ring.
preamble
Заголовок подготавливает каждую станцию для приема прибывающего блока данных.
start delimiter
Ограничитель начала указывает на начало блока данных. Он содержит сигнальные структуры, которые отличают его от остальной части блока данных.
frame control
Поле управления блоком данных указывает на размер адресных полей, на вид данных, содержащихся в блоке (синхронная или асинхронная информация), и на другую управляющую информацию.
destination address
Также, как у Ethernet и Token Ring, размер адресов равен 6 байтам. Поле адреса назначения может содержать односоставный (единственный), многосоставный (групповой) или широковещательный (все станции) адрес, в то время как адрес источника идентифицирует только одну станцию, отправившую блок данных.
data
Информационное поле содержит либо информацию, предназначенную для протокола высшего уровня, либо управляющую информацию.
frame check sequence
Также, как у Token Ring и Ethernet, поле проверочной последовательности блока данных (FCS) заполняется величиной "проверки избыточности цикла" (CRC), зависящей от содержания блока данных, которую вычисляет станция- источник. Станция пункта назначения пересчитывает эту величину, чтобы определить наличие возможного повреждения блока данных при транзите. Если повреждение имеется, то блок данных отбрасывается.
end delimiter
Ограничитель конца содержит неинформационные символы, которые означают конец блока данных.
frame status
Поле состояния блока данных позволяет станции источника определять, не появилась ли ошибка, и был ли блок данных признан и скопирован принимающей станцией.
