Управляющая подсеть в ATM LANE

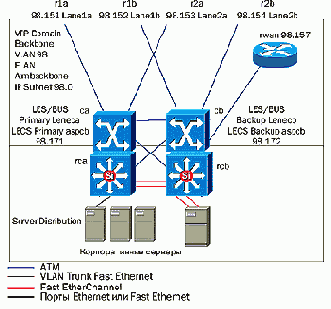

Рисунок 27. Управляющая подсеть в ATM LANE



Количество требуемых виртуальных соединений вычисляется по формуле:

6n < x < 6n + (n(n-1)/2),



где n ? количество LEC в ядре ATM. При отсутствии трафика каждый LEC имеет 6 виртуальных соединений. Для сети ATM с девятью LEC мы получаем:

54 < x < 90

При отсутствии трафика в ядре ELAN будут иметь место 54 виртуальных соединения. Если любой LEC откроет соединение с любым другим LEC, то число виртуальных соединений возрастет до 90. Это достаточно малое число, чтобы перегрузить сервер LES/BUS.

В случае если основной сервер LES/BUS по какой-то причине будет отключен, то протокол SSRP произведет восстановление соединений через резервный сервер в течение нескольких секунд. Для определения количества открытых виртуальных соединений можно воспользоваться командой show atm vc.

Rwan#show atm vc

AAL / Peak Avg. Burst

Interface VCD VPI VCI Type Encapsulation Kbps

Kbps Cells Status

ATM0/0 1 0 5 PVC AAL5-SAAL 155000 155000 96 ACTIVE

ATM0/0 2 0 16 PVC AAL5-ILMI 155000 155000 96 ACTIVE

ATM0/0.2 4 0 33 SVC LANE-LEC 155000 155000 32 ACTIVE

ATM0/0.2 5 0 34 MSVC LANE-LEC 155000 155000 32 ACTIVE

ATM0/0.2 6 0 35 SVC LANE-LEC 155000 155000 32 ACTIVE

ATM0/0.2 7 0 36 MSVC LANE-LEC 155000 155000 32 ACTIVE

ATM0/0.2 79 0 127 SVC LANE-DATA 155000 155000 32 ACTIVE

Показанный вывод результатов команды фиксирует 6 виртуальных соединений по умолчанию (default VC) и одно соединение данных, которое открылось из-за текущей Telnet сессии на маршрутизатор rwan. Постоянное виртуальное соединение (Permanent Virtual Circuit, PVC) 0 5 обеспечивает передачу сигнализации SVC (Switched Virtual Circuit), а PVC 0 16 ? передачу сигнализации ILMI (Interim Local Management Interface). Также имеются: одно отрытое соединение SVC и одно открытое соединение MSVC до сервера LES, и одно SVC и одно MSVC до сервера BUS.

Конфигурация устройств уровней доступа и распределения и модулей RSM в этом случае такая же, как и в случае с использованием Ethernet. До конфигурирования компонентов LANE необходимо рассмотреть некоторые соглашения с тем, чтобы соблюдался некоторый порядок в обсуждении и дальнейшем использовании таких сетей. Ниже приведены некоторые соглашения, используемые для модулей LANE и интерфейсов ATM:



Подинтерфейс

Ассоциация

n.0

Резервируется для LECS при необходимости

n.1

ELAN по умолчанию (Default) (Не используется в данном примере)

n.2

ELAN в ядре ATM = VLAN 98 = подсеть 131.108.98.0

n.3

Не используется


Также необходимо рассмотреть расположение IP адресов на управляющих интерфейсах VLAN 98. Здесь aspca ? это имя LEC на управляющем порту 13/0/0.2 на модуле ASP в коммутаторе ca. Порт 13/0/0 представляет собой внутренний управляющий интерфейс коммутатора ATM.

Устройство

IP Адрес

r1a

131.108.98.151

r1b

131.108.98.152

r2a

131.108.98.153

r2b

131.108.98.154

rca

131.108.98.155

rcb

131.108.98.156

rwan

131.108.98.157

aspca

131.108.98.171 (активный LEC)

aspcb

131.108.98.172 (резервный LEC)

са

131.108.98.1

cb

131.108.98.2

laneca

-- (активный LES/BUS)

lanecb

-- (резервный LES/BUS)



На модуле Supervisor Engine коммутатора ca конфигурируется Ethernet VLAN 98. Мы не будем использовать технологию VTP Trunking, поэтому VLAN 1 не используется.

set prompt ca

set vtp domain backbone

set vtp mode server

set vlan 1 name default

set vlan 98 name atmbackbone

set vlan 98 8/1-12 (attach servers and Ethernet13/0/0 from aspca)

set interface sc0 98 131.108.98.1 255.255.255.0

set ip route default 131.108.98.1 255.255.0.0 (use proxy ARP)

Для нахождения ATM адресов NSAP (Network Service Access Point) воспользуемся командой show lane default, чтобы определить адрес основного LES на laneca и резервного LES на lanecb. Интерфейс ATM на модуле LANE необходимо физически подключить к порту коммутатора ATM. Это необходимо для того, чтобы протокол ILMI смог определить 20-байтный адрес NSAP. Активный физический интерфейс PHY-A отражается в 13-байтном префиксе, полученном от коммутатора ATM. Интерфейс PHY-A модуля laneca подключается к aspca, а интерфейс PHY-A модуля lanecb ? к aspcb.

laneca>show lane default

interface ATM0:

LANE Client: 47.0091810000000010F6737401.0010F6737020.**

LANE Server: 47.0091810000000010F6737401.0010F6737021.**

LANE Bus: 47.0091810000000010F6737401.0010F6737022.**

LANE Config Server: 47.0091810000000010F6737401.0010F6737023.00

note: ** is the subinterface number byte in hex

lanecb>show lane default

interface ATM0:

LANE Client: 47.0091810000000010F6756301.0010F6755F20.**

LANE Server: 47.0091810000000010F6756301.0010F6755F21.**

LANE Bus: 47.0091810000000010F6756301.0010F6755F22.**

LANE Config Server: 47.0091810000000010F6756301.0010F6755F23.00

note: ** is the subinterface number byte in hex

Для определения основного и резервного серверов LECS на модулях aspca и aspcb выполним команду show lane default.

aspca#show lane default

interface ATM13/0/0:

LANE Client: 47.0091810000000010F6737401.0010F6737402.**

LANE Server: 47.0091810000000010F6737401.0010F6737403.**

LANE Bus: 47.0091810000000010F6737401.0010F6737404.**

LANE Config Server: 47.0091810000000010F6737401.0010F6737405.00

note: ** is the subinterface number byte in hex

aspcb#show lane default

interface ATM13/0/0:

LANE Client: 47.0091810000000010F6756301.0010F6756302.**

LANE Server: 47.0091810000000010F6756301.0010F6756303.**

LANE Bus: 47.0091810000000010F6756301.0010F6756304.**

LANE Config Server: 47.0091810000000010F6756301.0010F6756305.00

note: ** is the subinterface number byte in hex

Конфигурируем aspca как основной LECS, а aspcb ? как резервный. Модуль LANE в коммутаторе уровня ядра ca становится основным сервером LES/BUS для ядра ELAN. В связи с тем, что оба модуля ? и laneca, и lanecb ? имеют интерфейсы Dual-PHY, то выбираем активным интерфейсом первый из них (PHY-A).

Конфигурация базы данных LECS происходит в следующей последовательности:



1

PHY-A для laneca

(активный физический интерфейс)

2

PHY-A для lanecb

(активный физический интерфейс)

3

PHY-B для lanecb

(резервный физический интерфейс)

4

PHY-B для laneca

(резервный физический интерфейс)



В показанной конфигурации мы соединяем порт Ethernet 13/0/0 с портом, находящимся в составе VLAN 98 в качестве второго порта внеполосного (out-of-band) управления для испытательных целей. Постольку поскольку мы имеем дело с коммутатором, то ему необходим основной маршрутизатор. Т.к. на уровне ядра не используется протокол HSRP, мы будем использовать Proxy ARP. Основной маршрутизатор будет иметь адрес 131.108.98.171, который принадлежит управляющему интерфейсу коммутатора. Маска подсети будет 255.255.0.0.

LANE Client: 47.0091810000000010F6737401.0010F6737402.**

LANE Server: 47.0091810000000010F6737401.0010F6737403.**

LANE Bus: 47.0091810000000010F6737401.0010F6737404.**

LANE Config Server: 47.0091810000000010F6737401.0010F6737405.00

note: ** is the subinterface number byte in hex

aspcb#show lane default

interface ATM13/0/0:

LANE Client:

47.0091810000000010F6756301.0010F6756302.**

atm lecs-address-default 47.0091.8100.0000.0010.f673.7401.0010.f673.7405.00 1

atm lecs-address-default 47.0091.8100.0000.0010.f675.6301.0010.f675.6305.00 2

!

lane database atmbackbone

name atmbackbone server-atm-address 47.0091810000000010F6737401.0010F6737021.02

name atmbackbone server-atm-address 47.0091810000000010F6756301.0010F6755F21.02

name atmbackbone server-atm-address 47.0091810000000010F6737401.0010F6755F21.02

name atmbackbone server-atm-address 47.0091810000000010F6756301.0010F6737021.02

default-name atmbackbone

!

interface ATM13/0/0

no ip address

lane config auto-config-atm-address

lane config database atmbackbone

!

interface ATM13/0/0.2 multipoint

ip address 131.108.98.171 255.255.255.0

lane client ethernet atmbackbone

!

interface Ethernet13/0/0

ip address 131.108.98.181 255.255.255.0

!

ip default-gateway 131.108.98.171 255.255.0.0

Теперь конфигурируем интерфейсные модули LANE laneca и lanecb как LES/BUS для atmbackbone. Также конфигурируем LEC для привязки Ethernet VLAN 98 к ATM ELAN atmbackbone.

interface ATM0

atm preferred phy A

atm pvc 1 0 5 qsaal

atm pvc 2 0 16 ilmi

!

interface ATM0.2 multipoint

lane server-bus ethernet atmbackbone

lane client ethernet 98 atmbackbone

Теперь нужно конфигурировать интерфейсные модули LANE lane1a, lane1b, lane2a и lane2b. Это позволит привязать Ethernet VLAN 98 к ATM ELAN atmbackbone на каждом коммутаторе.

interface ATM0

atm preferred phy A

atm pvc 1 0 5 qsaal

atm pvc 2 0 16 ilmi

!

interface ATM0.2 multipoint

lane client ethernet 98 atmbackbone

На Рисунок 28 показаны физические подключения основных и резервных соединений ATM от каждого порта модуля LANE Dual-PHY к портам коммутаторов aspca и aspcb.
