Сеть с ядром ATM LANE

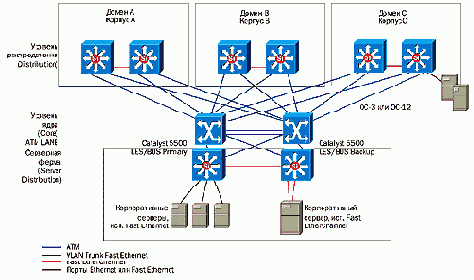

Рисунок 16. Сеть с ядром ATM LANE на основе коммутаторов Catalyst 5500
В этом примере коммутаторы Catalyst 5500 работают в качестве коммутаторов ATM. Это возможно благодаря управляющему модулю ASP (ATM Switch Processor). Они сконфигурированы как LEC с добавлением интерфейсных модулей OC-12 LANE/MPOA. Также они представляют собой коммутаторы кадров Ethernet с необходимым количеством интерфейсных модулей Ethernet и Fast Ethernet. Ферма серверов обладает дополнительной многоуровневой коммутацией. Коммутаторы Catalyst 5500 объединяют функциональные возможности коммутаторов LightStream 1010 и Catalyst 5000 в одном шасси. В приложении A показан пример конфигурации ядра ATM с применением коммутаторов Catalyst 5500.
